产品详情

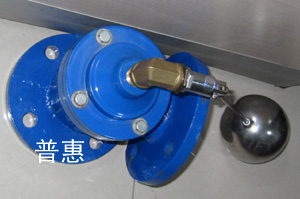

H142X液压水位控制阀正图图片

    普惠牌H142X型液压水位控制阀

  H142X型液压水位控制阀,全自动水位控制阀河北普惠厂家电话03178294124。为您提供H142X型液压水位控制阀原理、技术参数,H142X型液压水位控制阀尺寸。H142X型液压水位控制阀属于全自动水位控制阀,不需要电,全自动工作模式,是一种自动控制水箱、水塔液面高度的水力控制阀。规格口径DN40到DN200。

H142X型液压水位控制阀出口

H142X型液压水位控制阀价格

  H142X型液压水位控制阀价格,全自动水位控制阀价格,我们可能做不到价格   低,但是我们能做到提供的每台产品都90%合格的产品,有后续的售维护能力。我们是老厂家,H142X型液压水位控制阀价格能做到童叟无欺。放心购买!价格不是购买产品的关键,质量和后期服务能力,才是您购买的关键。

H142X型液压水位控制阀工作原理

  H142X液压水位控制阀,是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业;当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。该产品适用于工矿企业、民用建筑中各种水箱(池)、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀

H142X型液压水位控制阀正面

 H142X液压水位控制阀工作原理

  H142X液压水位控制阀当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。

 H142X液压水位控制阀技术参数

  使用介质:洁净水;
使用压力:H142X-4T-A、H142X-4-A:0.05MPa~0.4MPa;
H142X-10-A:0.05MPa~1MPa;
介质温度:≤60℃。规格口径:DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm。

 液压水位控制阀H142X典型安装图
液压水位控制阀H142X安装典型图

液压水位控制阀安装在主管上,浮球装置固定在了水箱,池壁上。固定的位置、高度,就是您需要控制的水液压水位控制阀液面高度。普惠液压水位控制阀是可以分开安装的。通过一根4分的导管,连接主阀与浮球装置,   、稳定。液压水位控制阀组合还有需要安装的阀门有:Y型过滤器弹性座封闸阀方便检修使用和维护管道 。

液压水位控制阀H142X安装现场

H142X液压水位控制阀性能特点

1、运用液压原理控制,结构新颖合理。
2、工作平稳。在规定的使用压力范围内,可无水锤冲击。
3、重量轻,体积小。
4、安装维修方便。

H142X液压水位控制阀安装形式及注意事项:

  H142X液压水位控制阀将该阀垂直固定在进水管上,然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰H142X-4T-A为0.6MPa标准法兰;H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。浮球阀安装应距离水管一米以上;在水箱内出水管高于水位线处钻一小孔,以防直空回水。使用时,截止阀应全开,如同一水池安装二只以上阀则应保持同一水平面。液压水位控制阀因主阀关闭要滞后浮球阀关闭约30~50秒,故水箱要有足够的空余容积,以防溢水。为防止杂质、砂粒进入阀内引起工作失灵,阀前应装过滤器。如安装在地下水池,则应在地下泵房安装报警装置。

H142X液压水位控制阀主要连接尺寸:

H142X液压水位控制阀结构尺寸图

型号

规格

英寸

D(mm)

A(mm)

B(mm)

H(mm)

n-d

H142X

50

2

160

102

90

195

4-18

65



180

116

116

260

4-18

80



195

123

120

270

8-18

100

4

220

135

130

295

8-18

150

6

285

183

158

330

8-22

200

8

340

228

228

435

8-2212-22

普惠阀门,   、   ,免费提供安装方案。期待您的来电0317-8294124。普惠同系列产品:KYF型浮球式液压水位控制阀

相关文章:H142X型液压水位控制阀腊八了多屯点过好年

H142X型液压水位控制阀腊八了多屯点过好年 过了腊八节就是年!H142X型液压水位控制阀很大众的产品,设计产品功能发挥   ,产量不多,过年了   多屯点,开年就的用这货!
