产品详情
500X持压泄压阀500X泄压阀

普惠牌500X持压泄压阀介绍:

     持压泄压阀主要安装于泄水旁路,可保护主阀上游于导阀设定   值以下,500X持压泄压阀防止管路高压或突然高压对管路及设备的损坏。500X持压泄压阀被设计或设置为打开以预定的设定压力,以保护压力容器等设备不会受到超过其设计   压力。500X持压泄压阀主要安装于泄水旁路,可保护主阀上游于导阀设定   值以下,防止管路高压或突然高压对管路及设备的损坏。

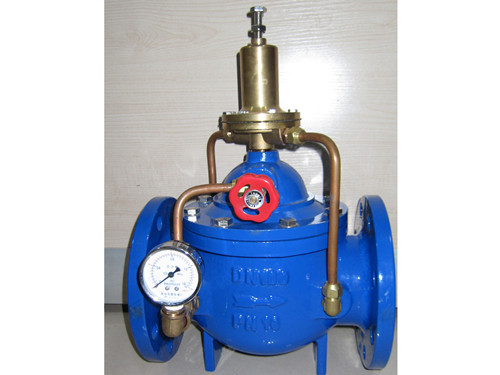

普惠牌500X持压泄压阀

      1.持压主要是保护主阀上游   低供水压力,使用于维护城市干管   低(灭火)供水压力,防止支管用户过度抽水。

      2.泄压主要安装于泄水旁路,可保护主阀上游于导阀设定   值以下,防止管路高压或突然高压对管路及设备的损坏。

普惠牌500X持压泄压阀顶部角度

500X持压泄压阀型号技术参数

     公称压力:PN1.0/1.6/2.5兆帕;
     公称通径:40mm-600mm。DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm;
     适用温度:≤80℃;
     适用介质:水。

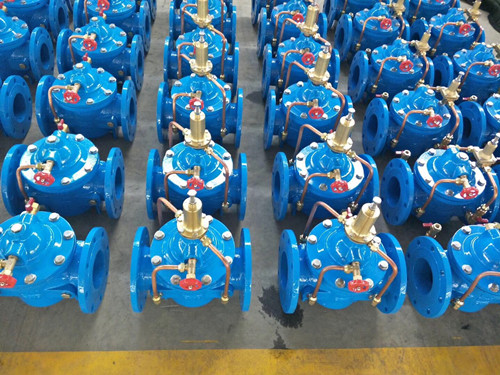

普惠牌500X持压泄压阀成品

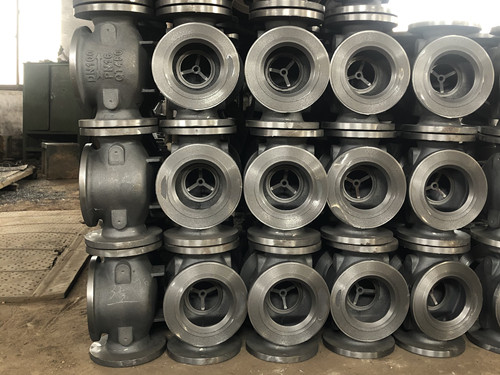

普惠牌500X持压泄压阀毛坯

持压泄压阀尺寸结构

 L表示法兰到法兰之间的尺寸。




500X持压泄压阀工作原理

     500X持压泄压阀是在系统的线路和设备用于防止压力过大自动阀门。当系统压力超过前面设定的,由阀弹簧的力时,阀盘抬离其阀座,从而允许一些系统流体介质通过阀出口流出,直到系统压力降低到刚好低于阀的溢流设定点压力。弹簧然后重新落坐阀门。500X持压泄压阀当设定压力被超过,则溢流阀成为阻力   小的路径作为阀被强制打开,并且流体的一部分通过辅助路线泄出。

     利用导阀12感应主阀上游压力
     一、持压泄压阀调整为持压阀时:当主阀上游压力低于导阀12调定值时,导阀关小使得主阀膜片上表面压力增加,主阀关小或关闭;当主阀上游压力上升时,导阀开度增加,使得主阀膜片上表面压力减小,主阀开度增大。
     二、持压泄压阀调整为泄压阀时:当主阀上游压力低于导阀12设定值时,导阀关闭,上游压力通过针阀传递给膜片上方,使主阀维持关闭;当上游压力突然上升超过导阀设定值时,导阀开启,排放膜片上部的压力水,使主阀速度适宜开启,大量泄水降压,直至导阀设定值以下,才缓慢关闭,不会产生二次水锤。
     三、持压泄压阀导阀出厂设定压力值不适合现场要求,可做如下调整:先松开导阀手轮下的锁紧螺母,然后顺时针拧动导阀手轮为增加压力,反之为降低压力,调好侯锁好锁紧螺母。

500X持压泄压阀主要零件材料:

     阀体和阀盖:铸铁、球墨铸铁、铸钢;
     阀杆:不锈钢;
     密封:橡胶;

普惠牌500X持压泄压阀安装

 500X持压泄压阀典型安装

500X持压泄压阀典型安装
500X持压泄压阀典型安装1

500X持压泄压阀典型安装2

     500X持压泄压阀属于水利控制阀系列,同系列产品有KYF型浮球式液压水位控制阀,水力电动控制阀,缓闭消声止回阀,200X先导式减压阀等。欢迎点击查看了了解   多! 普惠阀门   、   ,免费提供安装方案。期待您的来电话0317-8294124!
