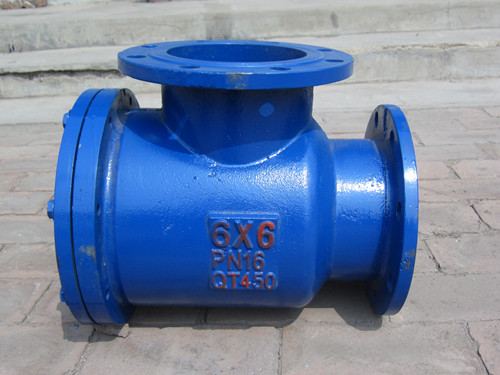

     河北水泵扩散型过滤器厂家【普惠】电话03178294124,水泵扩散型过滤器厂家直销,制造河北扩散过滤器   好的。型号全、质量保证、到货快!可定做异形尺寸。
       一.【水泵扩散型过滤器产品功能】:水泵扩散型过滤器安装在泵的吸入端,用于过滤介质中的杂质,保证入泵的介质清洁,从而保护设备不被损坏。水泵扩散型过滤器主身底部设有排气排污口,方便排气,排污时使用。规模生产,同时承接一台订单业务。


  二.水泵扩散型过滤器工作原理:

     水泵扩散型过滤器,介质由进口端进入过滤网筒外部经网眼过滤后进入网筒内部,洁净的介质由出口进入泵的吸入端。而杂质留在网筒外部,打开排污口进行排污。打开后端盖取出过滤网筒进行清洗。
      扩散过滤器是通过滤筒外部过滤的过滤器。在出口设有分散片装置,这一点是普通Y型过滤器没有的。

      图片一:扩散型过滤器典型安装对比图:

水泵扩散过滤器安装示意图

从上面的图片中左图中可以看出来,这个图片里展示的就是原来传统的泵口配套过滤器安装形式,管道在进水方向上装了Y型过滤器,来达到过滤器除污的目的,在管道拐角处使用了弯头直角弯头管连接泵口。右图中进水方向,直接安装了水泵扩散过滤器在拐角处,这样同时起到了过滤除污的作用,又节省了直角弯管的使用。这样安装   简单,   快捷。

图片二:安装扩散型过滤器的前后对比图。

扩散过滤器安装后的前后对比图

     上面的图片中,靠上面的图片是表示不安装扩散过滤器的情况下,垂直流下的介质在在直角管处的流速分布图。下面是对比的安装扩散过滤器后的对比介质的流速图,通过图片对比能明显的看出来,介质经过扩散过滤器后,流速   均匀,   稳定了,因为扩散过滤器在出口具有特别的结构设置。


      三.水泵扩散型过滤器结构尺寸:



扩散过滤器尺寸表格图 河北水泵扩散型过滤器结构图



    四.水泵扩散型过滤器采购常用详细参数:

      1.口径:50mm-400mm; 出口直径口径可与入口直径口径不一致,通常是一致的。
      2.   大工作压力级别有三个,1.0MPa,1.6MPa,2.5MPa;
      3.滤筒精度:40目-4目;(40目网孔大小是0.425mm,4目网孔大小是4.75mm。)
      4.适用介质:水,油;
      5.型式:上入口水平出口,滤网水平抽出,法兰连接
      6.水量:单位小时过滤量大。
      7.滤芯网孔:≤2.5mm。如果您有特殊要求,可以按要求定做生产。
      8.运行水阻:≤250mmH20
      9.设备总长度:≤982mm
       普惠阀门功能相以产品有:GL41HY型过滤器ZP自动排污过滤器,对比选购   适合的,期待与您沟通!拨打电话03178294124!
